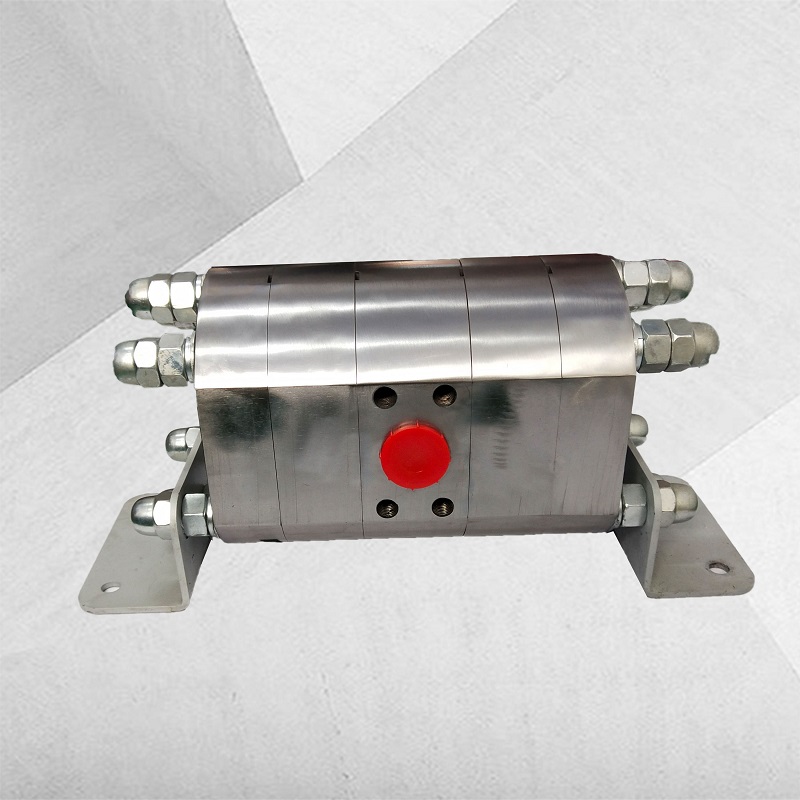

JHT-C系列鑄鐵殼體齒輪同步分流馬達
型號及基本參數(shù)
|
型號 |
單流排量 （ml/r） |
單流流量 （L/min） |
最大單流流量 （L/min） |
工作壓力 （bar） |
峰值壓力 （bar） |
|
JHT-C42 |
42 |
33~75 |
85 |
260 |
280 |
|
JHT-C55 |
55 |
44~100 |
110 |
260 |
280 |
|
JHT-C75 |
75 |
60~120 |
150 |
260 |
280 |

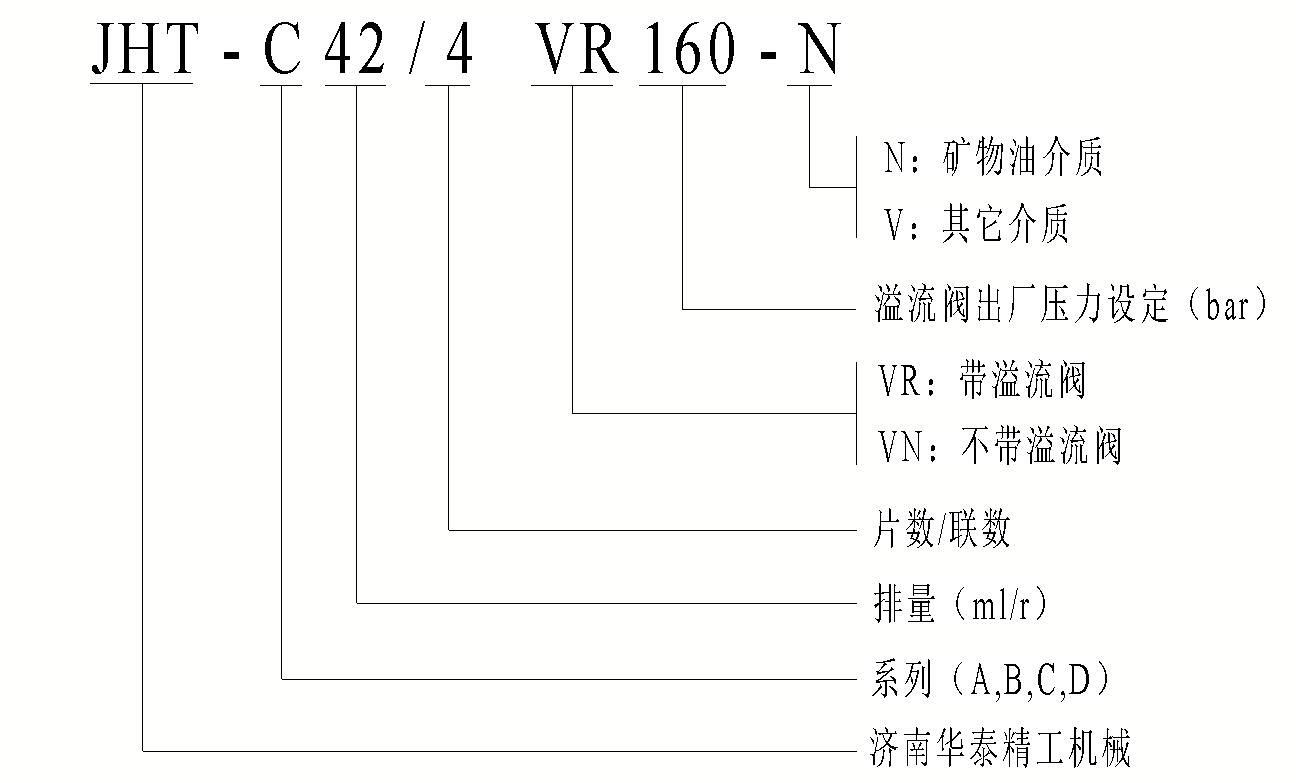

選型說明

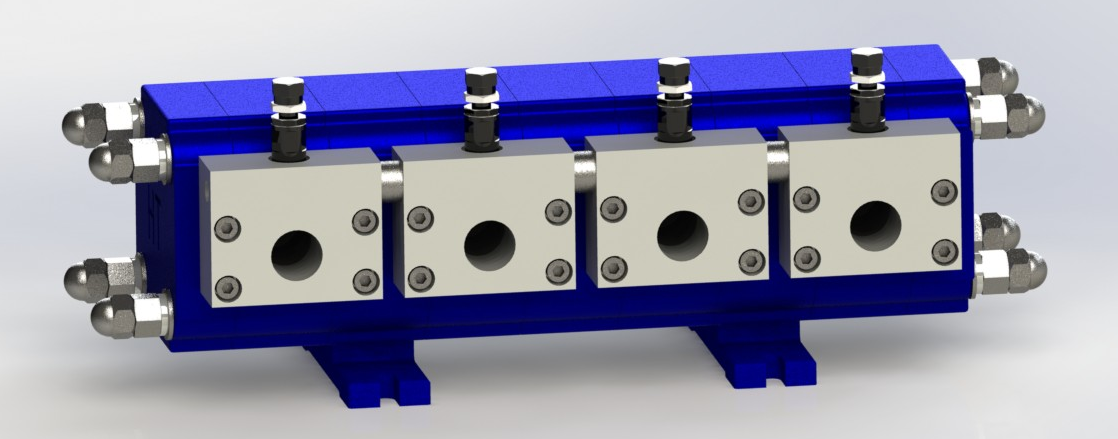

外形尺寸圖（以4流為例）
尺寸參數(shù)表
|
型號 |
進油口 IN1~2 |
出油口 OUT1~4 |
卸油口 T/NS |
A |
B |
C |
E |
F |
|
JHT-C42 |
FS40 |
M33×2 |
M18×1.5 |
516 |
72 |
124 |
690 |
159 |
|
JHT-C55 |
FS40 |
M42×2 |
M18×1.5 |
536 |
74.5 |
129 |
710 |
161.5 |
|
JHT-C75 |
FS40 |
M42×2 |
M18×1.5 |
580 |
80 |
140 |
754 |
167 |
說明：法蘭采用SAE-6000標(biāo)準(zhǔn)
